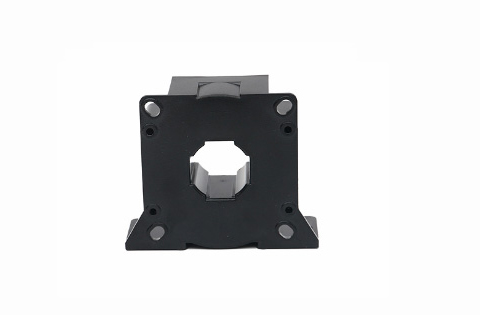

中車CRRC新能源電流傳感器NACL.300B3-S5
品牌：中車
型號：NACL.300B3-S5
系列：新能源電流傳感器
工作溫度范圍：-40℃~+85℃
應用領域：主要用于各種新能源電力電子變換裝置輸入、輸出電流以及變換器內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于新能源電力電子變換裝置的電流控制、過載以及過流保護等功能的實現。有開環、閉環、磁通門等不同原理，測量范圍從mA級別一直到kA級別，精度從幾十個ppm到1%，適用于各種不同應用場合下的精度、量程、尺寸等要求。
產品詳情
產品說明
該磁平衡式霍爾電流傳感器適用于對交流、直流和脈動電流的隔離精確測量，測量時一次側與二次側之間完全絕緣。
產品優點 | 產品應用 | 參照標準 |
高精度 | 交流變頻器 | EN50178 |
線性度好 | 電池供電 | EN50155 |
低溫漂 | 變流器/逆變器 | |
寬頻帶 | UPS/SVG | |
快速響應 |
主要電氣參數 | |
額定測量電流 IPN（A） | 300 |
測量范圍 IP（A） | 0～±500 |
匝比K | 1:2000 |
電源電壓 VC（V） | ±15 V (1±5%) |
額定測量輸出 ISN(mA) | 150mA |
測量電阻 RM（Ω） | |
70℃ 85℃ | |
二次側電流消耗 IC(@±24V) | ≤25mA+Secondary output current ISN |
隔離耐壓 | 3 kVrms/50Hz/1min |
精度 - 動態參數 | |
基本誤差δi | ≤±0.5% |
線性度誤差δL | ＜0.1% |
零點輸出電流IO | ≤±0.2mA |
零點溫漂IOT | ≤ ±0.7mA（-25℃~+85℃） |
響應時間tr | ≤1us |
di/dt精確度 | ＞100A/us |
頻率帶寬BW | DC-100kHz |
一般數據 | |
工作溫度 Ta | -40℃~+85℃ |
儲存溫度 Ts | -40℃~+90℃ |
電氣間隙 | 8.2 mm |
爬電距離 | 21.1 mm |
相對漏電起痕指數 | ＞175 |
重量 m | ≤110g |
×
